اتصالات زانویی (Elbows) در خطوط لوله صنایع نفت، گاز و پتروشیمی، به دلیل تغییر جهت جریان سیال، همواره در معرض شدیدترین تنشهای مکانیکی، سایش داخلی و توربولانس (جریان آشفته) قرار دارند. این عوامل به مرور زمان باعث نازک شدن ضخامت لوله، ایجاد ترک و در نهایت بروز نشتیهای خطرناک میشوند. در چنین شرایطی، باکس رفع نشتی زانویی (یا همان کلمپ/جکت زانویی) به عنوان کارآمدترین، سریعترین و ایمنترین راهکار برای مهار نشت بدون نیاز به قطع تولید شناخته میشود.
در این مقاله تخصصی، به بررسی ساختار، مزایا و نحوه عملکرد این باکسهای آببندی در شرایط عملیاتی تحت فشار میپردازیم.
باکس رفع نشتی زانویی (Elbow Leak Sealing Box) چیست؟

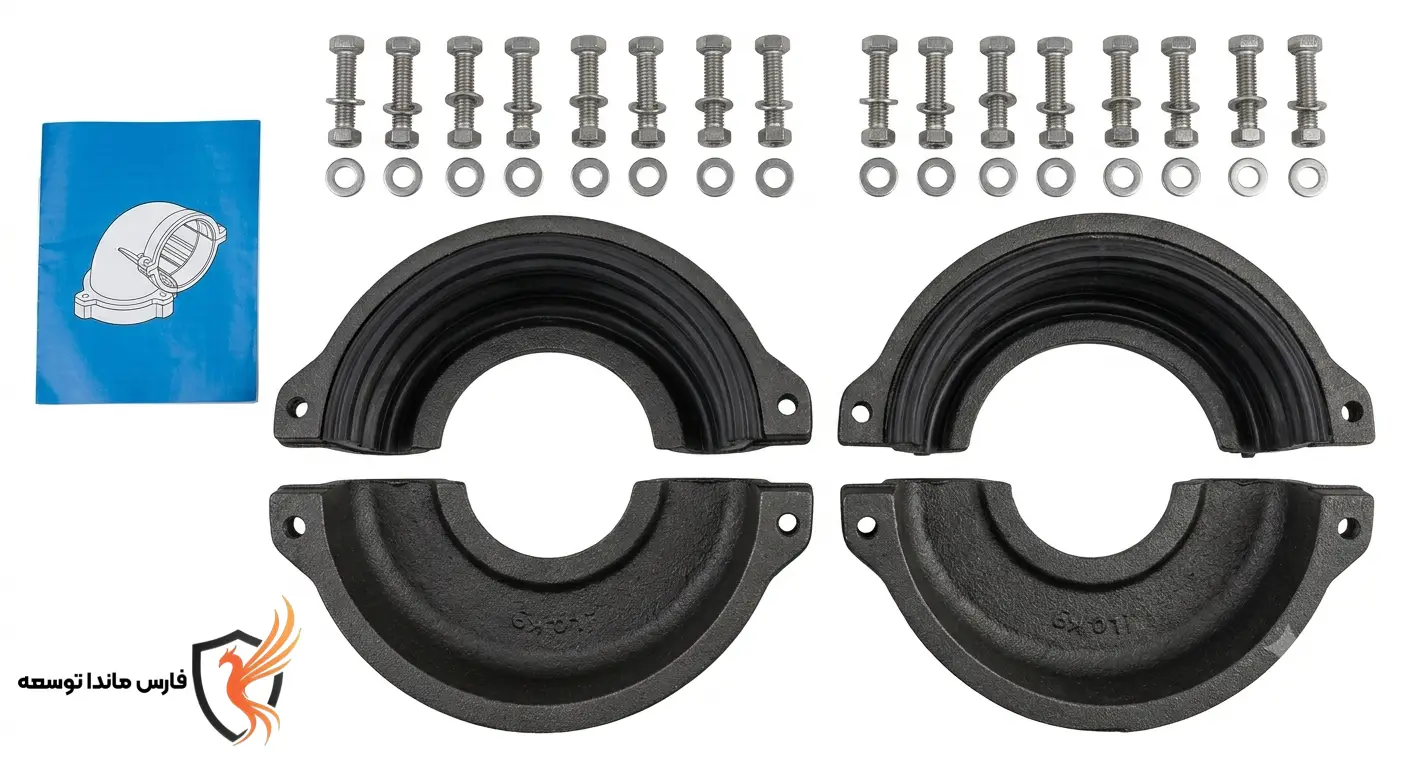

باکس یا کلمپ رفع نشتی زانویی، یک محفظه فلزی مستحکم و مهندسیشده است که به صورت دو یا چند تکه، دقیقاً متناسب با سایز، زاویه (۴۵ یا ۹۰ درجه) و کلاس کاری زانویی آسیبدیده طراحی و ساخته میشود.

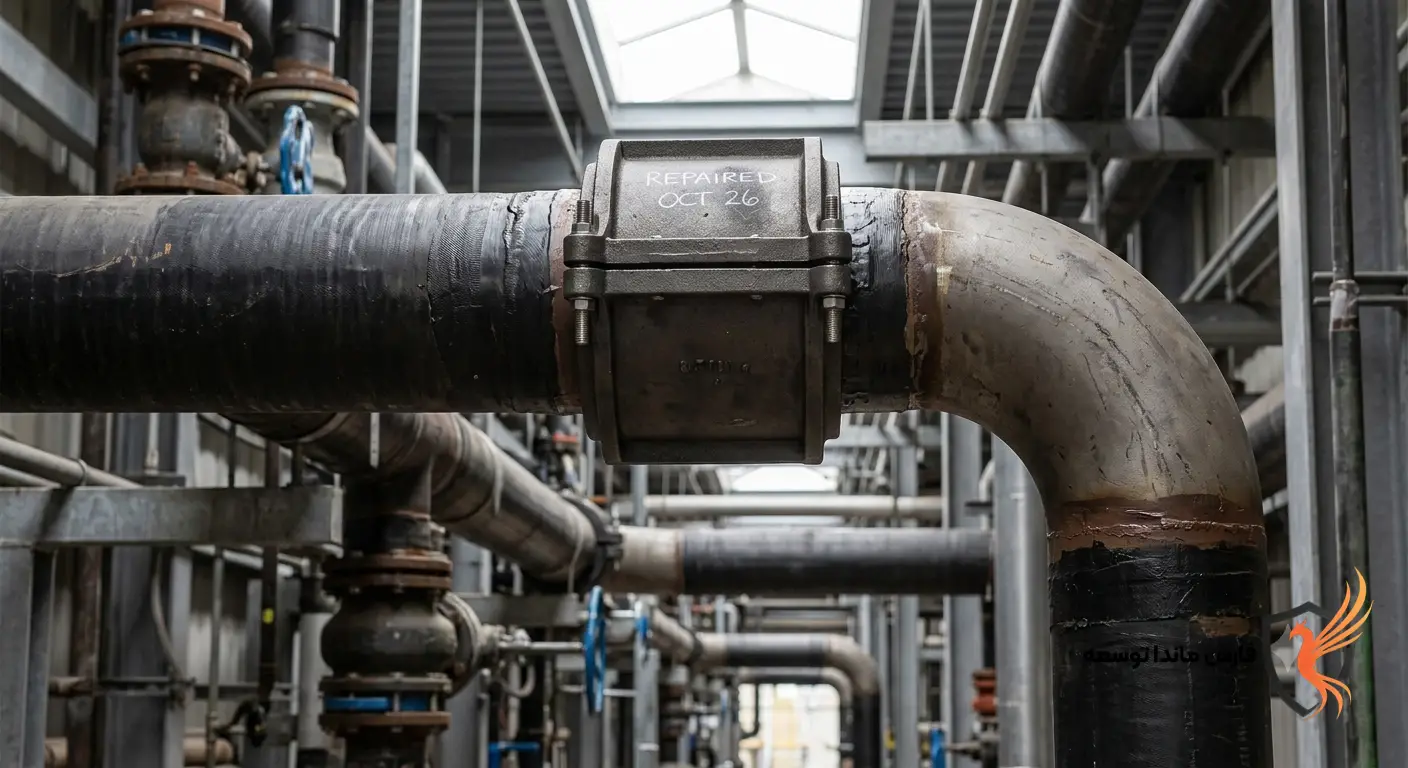

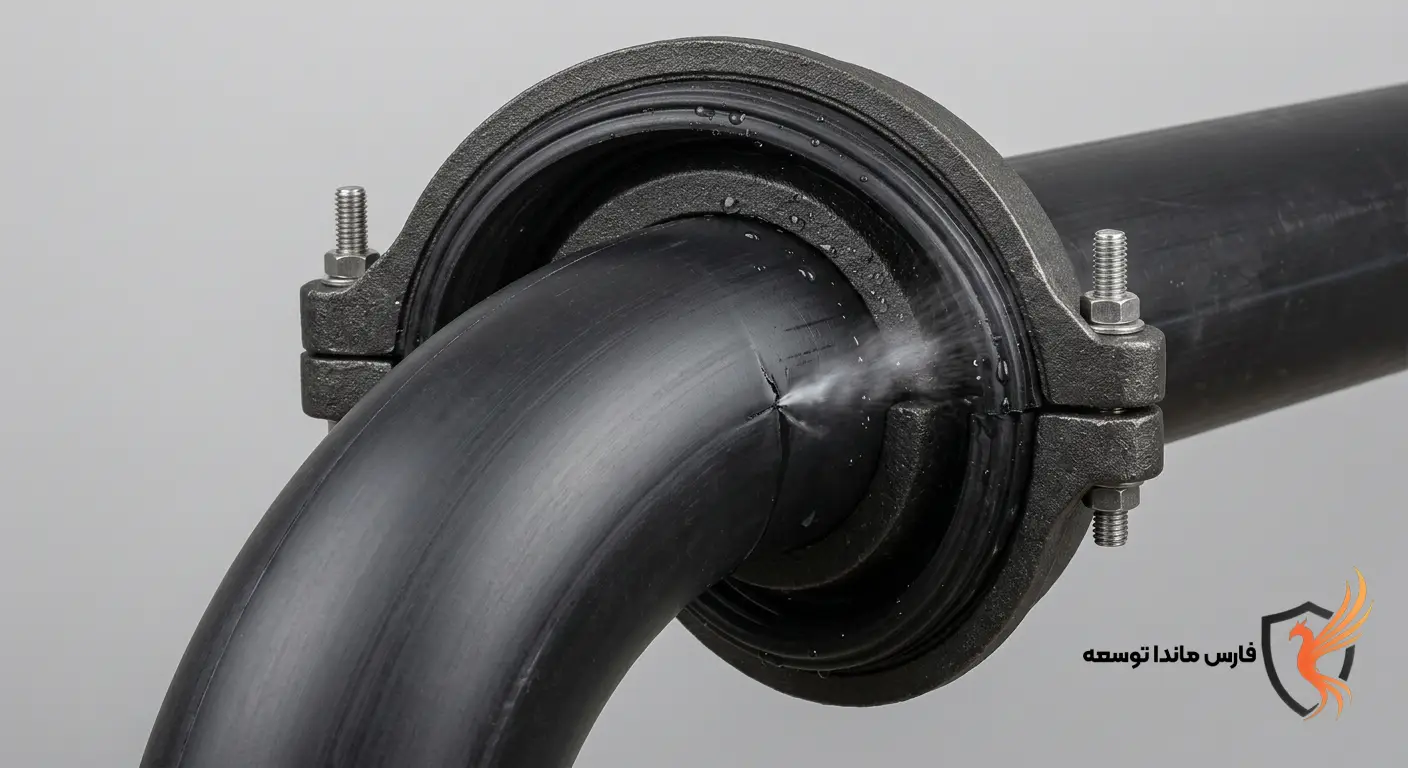

این باکس به دور اتصال زانویی قرار گرفته و پس از بستن پیچها، محفظهای کاملاً آببند در اطراف محل نشت ایجاد میکند. سپس با تزریق مواد آببندی تخصصی (Sealant Compounds) به داخل این محفظه، جریان نشت سیال (اعم از هیدروکربن، بخار، آب یا گاز) به طور کامل و دایمی مهار میشود.
چرا زانوییها بیشتر از سایر نقاط خط لوله دچار نشتی میشوند؟
نشت از ناحیه زانوییها معمولاً به دلایل زیر رخ میدهد که نیاز به نصب باکس مهار نشت را ایجاد میکند:
-
فرسایش ناشی از جریان (Erosion-Corrosion): برخورد مداوم ذرات معلق و سیال با دیواره بیرونی زانویی، ضخامت فلز را به شدت کاهش میدهد.
-
تنشهای حرارتی: انبساط و انقباض خطوط لوله در اثر تغییرات دما، بیشترین فشار را به زانوییها و جوشهای متصل به آن وارد میکند.
-
خستگی جوش (Weld Fatigue): محل اتصال زانویی به لوله مستقیم (خط جوش) از نقاط آسیبپذیر در برابر لرزشهای شدید سیستم است.
ویژگیها و مشخصات فنی باکسهای مهار نشت زانویی فمتو
باکسهای طراحی شده در مجموعه فمتو (Femto Leak Sealing) دارای ویژگیهای منحصربهفردی هستند که آنها را از روشهای سنتی متمایز میکند:
-
طراحی سفارشی (Custom Design): هر باکس بر اساس نقشه برداری دقیق، ضخامت باقیمانده لوله، نوع سیال، دما و فشار خط طراحی میشود.
-
تحمل فشار و دمای بالا: این جکتها توانایی مهار نشت در خطوطی با فشار بالا (حتی بیش از ۱۰۰ بار) و دماهای فوقالعاده بالا یا زیر صفر را دارند.
-
مقاومت شیمیایی عالی: متریال باکس و ترکیبات تزریقی درون آن، کاملاً در برابر حلالیت سیالات هیدروکربنی، اسیدها و بخار داغ مقاوم هستند.
-
تزریق چندمرحلهای: تعبیه شیرها و پورتهای تزریق پیشرفته بر روی باکس، امکان تزریق یکنواخت چسب و کامپوند آببندی را فراهم میکند.
مزایای استفاده از باکس رفع نشتی آنلاین زانویی
استفاده از این تجهیزات مهار نشت، مزایای اقتصادی و ایمنی کلانی برای مجتمعهای صنعتی به همراه دارد:
۱. حذف هزینههای توقف تولید (No Shutdown)
بزرگترین مزیت این روش، اجرای آن به صورت رفع نشتی آنلاین است. خط لوله در حال سرویس باقی میماند و نیازی به تخلیه سیال یا تعطیلی واحد وجود ندارد.
۲. ایمنی بالا و جلوگیری از حوادث
با مهار فوری نشت گازهای قابل اشتعال یا سیالات هیدروکربنی، ریسک آتشسوزی و انفجار در سایت به صفر میرسد و از پرسنل و تجهیزات گرانقیمت محافظت میشود.
۳. طول عمر بالا و ساختار مستحکم
این باکسها صرفاً یک راهکار موقت نیستند؛ ساختار فلزی مستحکم آنها (اغلب از جنس کربن استیل یا استنلس استیل) به عنوان یک پچ ساختاری دایمی روی لوله باقی میماند.
مراحل اجرای عملیات کلمپگذاری و مهار نشت زانویی توسط تیم فمتو
-
بررسی اولیه و شبیهسازی: تکنسینهای فمتو ابتدا پارامترهای خط (نوع سیال، فشار، دما) را بررسی کرده و میزان آسیب زانویی را ارزیابی میکنند.
-
ساخت و ماشینکاری باکس: لولهسازان و مهندسان فمتو، باکس را با بالاترین دقت در کارگاه ساخت، آماده میکنند.
-
نصب بر روی خط آنلاین: باکس دور زانویی بسته شده و پیچهای آن با گشتاور مشخص (Torque) سفت میشوند.
-
تزریق کامپوند آببند: مواد آببندی تحت فشار به درون باکس پمپ میشوند تا تمام منافذ اطراف زانویی را پر کرده و نشت را کاملاً متوقف کنند.
نتیجهگیری و راهکار فمتو
نشتی در اتصالات زانویی اگر به سرعت مهار نشود، میتواند منجر به حوادث ناگوار یا اورهالهای ناخواسته و پرهزینه شود. باکس رفع نشتی زانویی فمتو یک راهکار مهندسیشده، سریع و کاملاً مطمئن برای بازگرداندن ایمنی و پایداری به خطوط لوله شماست.
اگر در مجتمع صنعتی خود با مشکل نشت در زانوییها، فلنجها یا پایپینگ مواجه هستید، همین امروز با کارشناسان فمتو تماس بگیرید تا بهترین راهکار آنلاین و تحت فشار را در کوتاهترین زمان ممکن دریافت کنید.
